Exercise 2

Hinweis

Ziel der Übung

• Eigene Vektorsignaturen gestalten

• Eine Karte gestalten und typische Elemente wie Legenden, Nordpfeile und Maßstabsleisten hinzufügen.

• Eine Karte als PDF-Dokument exportieren

Bemerkung

Support findest du im Wiki

• Vektorsignaturen

• Kartengestaltung

Siehe auch

Ladet euch die Daten herunter und speichert sie auf eurem PC.

• Punkt-Layer - Bodenschätze Punkte (Quelle: Bundesanstalt für Geowissenschaften und Rohstoffe (BGR))

• Polygon-Layer - Landesgrenze (Quelle: Landesamt für Geoinformation und Landentwicklung)

Aufgaben

Für deine Bachelor-Arbeit willst du eine einfach Karte erstellen, die einen Überblick zu deinen relevanten Daten liefert.

1. Öffne die oben angegebenen Dateien in QGIS.

2. Wähle für das Punkt-Layer eine passende Symbologie.

3. Ändere das Koordinatenbezugssystem (Projektion) eurer Ansicht auf ein für Deutschland passenderes.

4. Erstelle eine neue Druckzusammenstellung. Nutzt das Format A4 (Querformat) für eure Karte.

5. Stelle einen passenden Maßstab ein (z.B. 1:2000000).

6. Versehe deine Karte mit Nordpfeil und Maßstab (Maßstabsbalken und Numerischen Maßstab).

7. Füge abschließend Legende, Autor und Datenquelle(n) hinzu.

8. Speicher deine Karte als PDF.

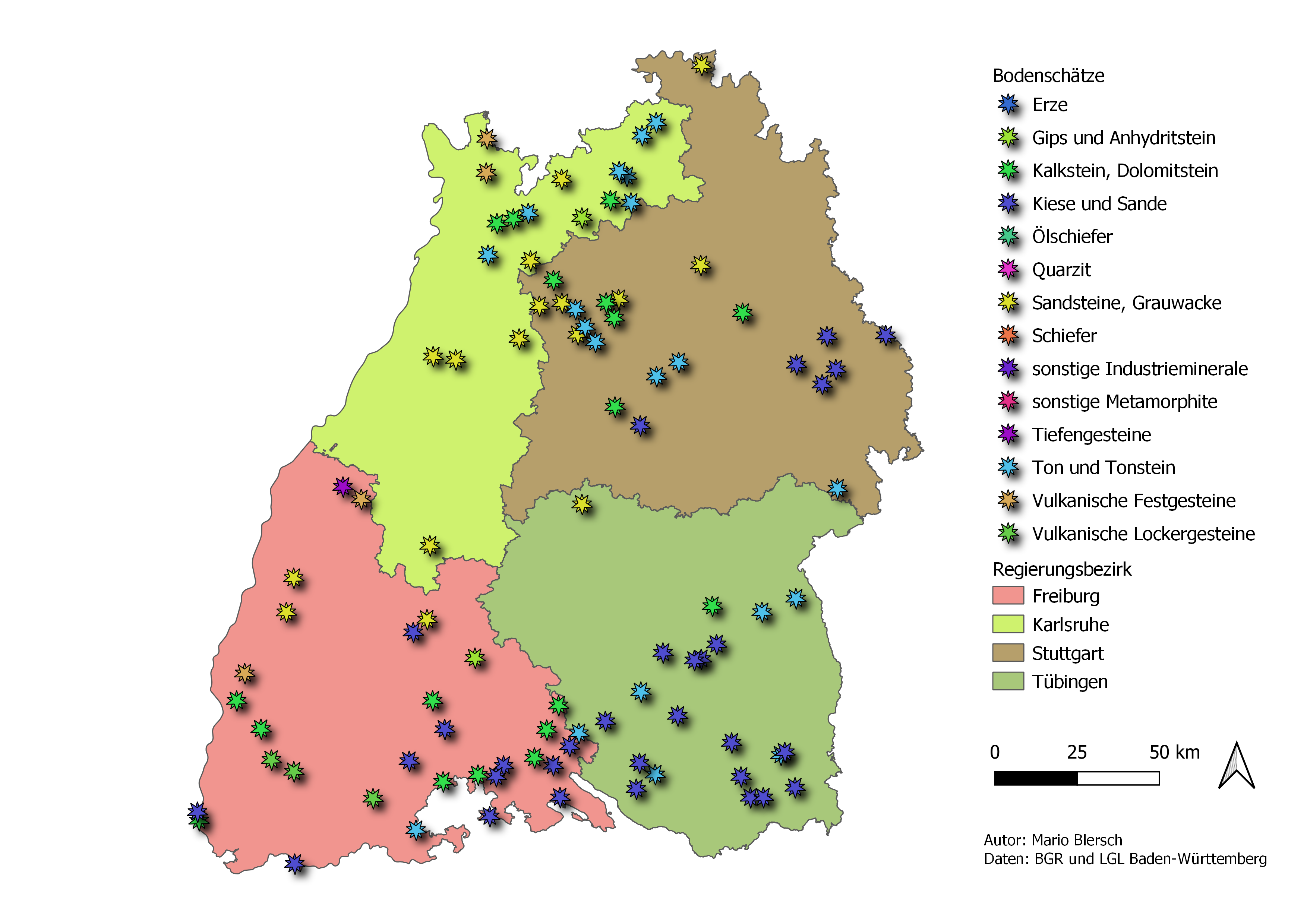

So (oder ähnlich) kann das Ergebnis aussehen

Einfache Karte der Bodenschätze in Baden-Württemberg. Quelle: Eigene Erhebung mit Daten des LGL & des BGR.

Weitere hilfreiche Ressourcen

QGIS Drucklayout: Karten aus WMS

Geodatenwelten channel on Youtube - Ganze Playlist:.

Ein Videotutorial-Reihe zur Nutzung des QGIS Print Composer

Marshall Mappers channel on Youtube - Ganze Playlist:.

• QGIS Doku: Using Print Layout
