Exercise 7 - Optional#
Bemerkung
- Ziel der Übung
WMS Layer hinzufügen
Reliefanalysen durchführen
Siehe auch
- Daten
siehe Exercise 7
Hinweis
OGC-Standards
Die Open Geospatial Consortium (OGC) Standards sind international anerkannte Spezifikationen, die den Austausch von geospatialen Informationen zwischen verschiedenen Systemen ermöglichen1. Diese Standards decken verschiedene Bereiche ab, wie z.B. Datenentdeckung, Organisation, Zugriff, Verarbeitung, Visualisierung und Entdeckung.
WMS (Web Map Service): Ein Web Map Service (WMS) ist ein Standardprotokoll, das von der OGC entwickelt wurde, um georeferenzierte Kartenbilder über das Internet bereitzustellen. WMS-Dienste bieten verschiedene Anfragetypen:
GetCapabilities: Liefert Metadaten über den WMS-Dienst, wie z.B. verfügbare Layer, unterstützte Bildformate und Koordinatensysteme
GetMap: Liefert ein Kartenbild basierend auf den angegebenen Parametern wie Breite, Höhe, Koordinatensystem und Bildformat
GetFeatureInfo: (optional) Liefert Informationen über bestimmte Punkte auf der Karte, wenn der Layer als ‚abfragbar‘ markiert ist
Quelle: OGC.org
Als Alternative zu einem WMS-Layer werden häufig WMTS-Layer bereitgestellt: Da WMTS vorgerenderte Kacheln verwendet, sind die Antwortzeiten sehr kurz. Die Kacheln können auf dem Server und Client zwischengespeichert werden, was die Ladezeiten erheblich reduziert. Quelle Weichand, J. (2014): Moderne Geodatenbereitstellung im Kontext der europäischen Geodateninfrastruktur INSPIRE. FOSSGIS 2014.
🧮 Aufgabe 1 - Das Relief analysieren und visualisieren#
Aufgabe 1 a - Visualisieren#
Berechnet eine Schummerung (via Hillshade) für das Geländemodell. Tipp: Nutze die Processing - Toolbox, um Funktionen zu finden.
Füge den Wert 0 (schwarze Ränder am Dateirand) den No Data Values hinzu (via Transparency - Additional…)
Schiebe das Höhenmodell-Layer (DEM) über den Hillshade-Layer und setze die Transparenz des DEMs auf 70% (Transparency - Global Opacity).
Ermittelt die Hangneigung in ° (via Slope). Diese kann eine Visualisierung ebenfalls aufwerten.
Aufgabe 1 b - Analysieren#
Selektiert besonders steile Regionen (>20°) (nutzt dazu das Reclassify Tool)
Erstellt Übersichtsstatistiken für eine von dir erstellte Fläche (bspw. mit Hilfe von Zonal Statistics).
Schaut euch die Werte an. Was zeigen uns die Zahlen?
Was ist die maximale Hangneigung pro Nationalpark?
Wie hoch ist die durchschnittliche Hangneigung pro Nationalpark?
Konvertiert die Auswahl ins Vektorformat (Conversion - Raster to Vector). Anschließend kannst du das Basic statistic per field nutzen.
🗺 Aufgabe 2 - WMS-Layer hinzufügen#
Füge einen WMS-Layer der Bundesanstalt für Geowissenschaften und Rohstoffe (BGR) hinzu

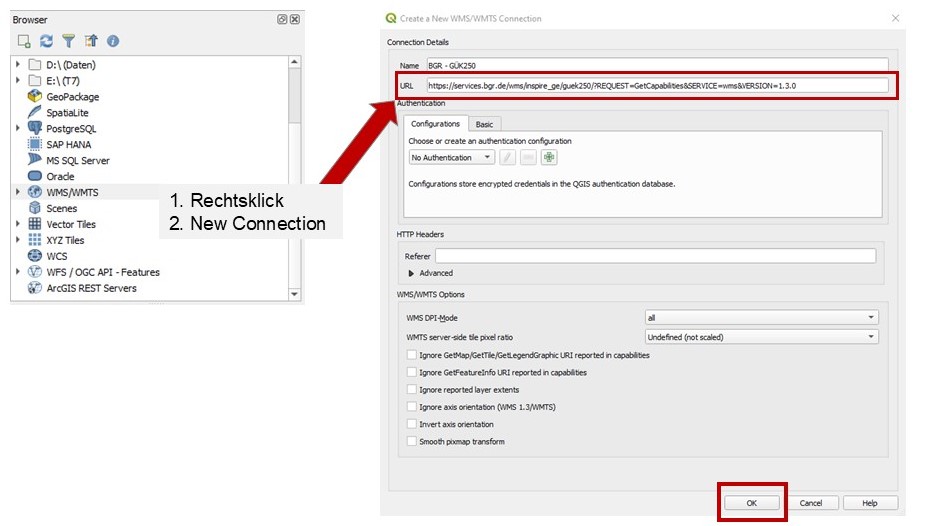

WMS-Layer hinzufügen#
Hole dir beim BGR den WMS GetCapabilities Link
